Hướng dẫn sử dụng đồng hồ turbine

Đồng hồ tuabin được sử dụng trong nhiều ngành nghề, trong nhiều nhà máy. Tuy nhiên đây là loại đồng hồ mới hiện đại không phải đơn vị nào cũng có thể vận hành thành thạo nó . Bài viết này tôi xin chia sẻ một số Hướng dẫn để bạn có thể sử dụng đồng hồ turbine một cách hiệu quả.

Giới thiệu về đồng hồ turbine

Đồng hồ đo dạng tuabine   là thiết bị dùng để đo  thể tích chất lỏng, hoạt  động dựa trên tín hiệu đo được của cánh tuabine bên trong thân.

Vận tốc cánh tuabine lúc này sẽ tỉ lệ thuận với vận tốc dòng chảy đi qua tại một thời điểm, cũng như vậy  tần số của tín hiệu nhận được cũng biến thiên tương ứng .

Vậy nói ngược lại đồng hồ đo dạng tuabine chính là thiết bị có khả năng sử dụng lực cơ học của chất lỏng để làm quay roto  cảm biến từ đấy phát sinh tín hiệu đo.

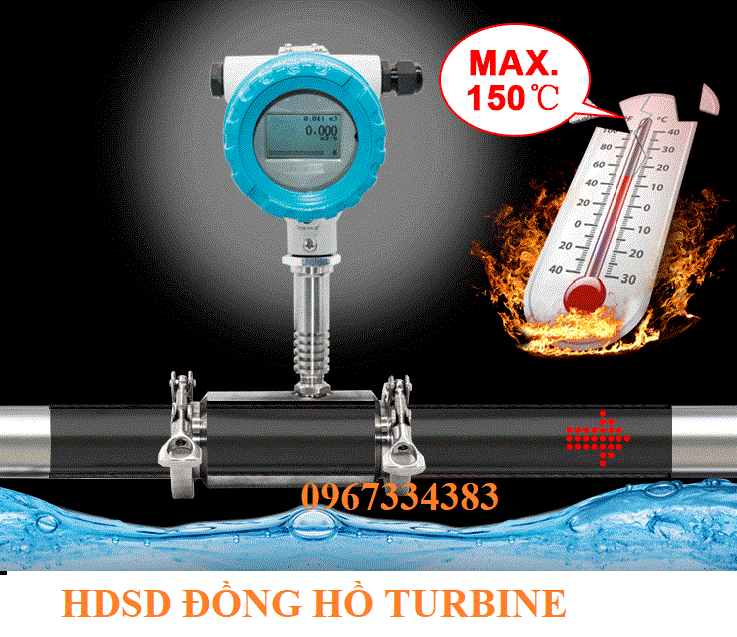

đong hồ turbine hansung

Cấu tạo đồng hồ tuabine

Cấu tạo đồng hồ sẽ bao gồm 2 khối chính : Thân đồng hồ và Củ đầu

Thân đồng hồ : chứa bộ phận cánh quạt quay quanh trục, chất liệu inox. Đây là bộ phận nhận lực tác động của dòng chảy tạo tín hiệu truyền lên mà hình hiển thị .

Củ đầu : đây là bộ phân có chứa các bảng mạch điện tử, màn hình hiển thị, các đầu nối dây điện, dây tín hiệu.

Nguyên lý làm việc của đồng hồ tuabine

Về nguyên láy làm việc các bạn có thể quan sát hình mô phòng dưới đây. Theo đó khi có dòng nước đi qua thân đồng hồ, tác động lực lên tuabine, làm tuabine quay. Mổi cánh tuabine khi quay sẽ tác động một tin hiệu xung gửi lên cảm biến. Cảm biến nhận tín hiểu và gửi về bộ xử lý trung tâm. Từ đây các tín hiệu sẽ được sử lý , tính toán ra kết quả và hiển thị cho chúng ta kết quả đo ra màn hình.

Nguyên lý hoạt động của đồng hồ nước

Xem chi tiết tại : Nguyên lý làm việc của đồng hồ tuabine

Các Ưu điểm & Nhược điểm của đồng hồ đo dạng tuabine

Ưu điểm chính

  • Khả năng rung dòng rộng bao gồm tốc độ dòng chảy thấp
  • Tỷ lệ thời gian quay đầu lên đến 35: 1
  • Mức độ chính xác tốt với mức giá kinh tế
  • Cấu tạo đơn giản, bền
  • thật dễ dàng để cài đặt và bảo trì
  • Kết nối linh hoạt với các thiết bị lưu lượng để kiểm soát lưu lượng
  • Nhiều loại kết nối quy trình
  • Máy đo tuabin có thể hoạt động trên nhiều loại nhiệt độ và áp suất
  • Giảm áp suất thấp trên tuabin
  • Cung cấp đầu ra tín hiệu thuận tiện

Hạn chế của đồng hồ tuabin

  • Yêu cầu áp suất ngược liên tục để ngăn chặn sự xâm thực
  • Độ chính xác bị ảnh hưởng bất lợi bởi bong bóng trong chất lỏng
  • Đồng hồ tuabin chỉ có thể được sử dụng với chất lỏng và khí sạch (có thể cần phải lắp đặt bộ lọc ở thượng nguồn để tránh hư hỏng do các hạt)
  • Yêu cầu cấu hình dòng chảy rối (vận tốc chất lỏng nhất quán trên đường kính ống) để có độ chính xác
  • Nhạy cảm với những thay đổi về độ nhớt của chất lỏng
  • Yêu cầu chạy thẳng đường ống trước và sau đồng hồ tua bin để cho phép các dạng xoáy trong dòng chảy tiêu tan
  • Có thể không hoạt động bình thường với chất lỏng có độ nhớt cao.

Xem thêm sản phẩm tại : Đồng hồ đo lưu lượng tuabine

Các ứng dụng của đồng hồ tuabine

Theo thứ tự độ lớn từ lớn nhất đến nhỏ nhất, chúng được sử dụng trong rất nhiều ngành nghệ công nghiệp khác nhau như :

  • dầu và khí đốt,
  • nước và nước thải,
  • tiện ích khí đốt,hóa chất,
  • năng lượng, thực phẩm và đồ uống,
  • hàng không vũ trụ, dược phẩm,
  • kim loại và khai thác mỏ, bột giấy và giấy.

Hướng dẫn sử dụng đồng hồ turbine đúng cách.

Hướng dẫn cách lắp đặt

Cách lắp đặt các bạn có thể tham khảo trong hướng dẫn sử dụng đi kèm đồng hồ tuabine khi bán ra. Tuy nhiên các bạn có thể chú ý một số chi tiết sau đây

  • Lắp đặt đường ống thẳng trước và sau đồng hồ.
  • Đảm bảo các vị trí hài hòa giữa đống hồ tuabine với các loại van phụ trợ, Phụ kiện đường ống đi kèm.
  • Vệ sinh sạch sẽ tại vị trí cần lắp trước và sau khi đưa đồng hồ lên
  • Đảm bảo nguồn cấp điện đồng hồ ổn định
  • Đảm bảo che chắn đồng hồ tuabine trước các điều kiện thời tiết.

Cách lắp đặt đồng hồ tuabine

Các lưu ý khi sử dụng

Một số lưu ý khi sử dụng đồng hồ tuabine ban cần tham khảo:

  • Đồng hồ tuabin kém chính xác hơn ở tốc độ dòng chảy thấp do lực cản của rôto / ổ trục làm chậm rôto. Đảm bảo vận hành các đồng hồ đo lưu lượng này trên khoảng 5 phần trăm lưu lượng tối đa. Không nên vận hành đồng hồ đo lưu lượng tuabin ở tốc độ cao vì có thể xảy ra mài mòn và / hoặc hư hỏng ổ trục sớm.
  • Hãy cẩn thận khi đo lưu chất không bôi trơn vì mòn ổ trục có thể khiến đồng hồ đo lưu lượng trở nên  hỏng hóc  và không chính xác . Trong một số ứng dụng, việc thay thế ổ trục có thể cần được thực hiện thường xuyên và làm tăng chi phí bảo trì.
  • Nói chung cần tránh sử dụng trong lưu chất bẩn để giảm khả năng hao mòn đồng hồ đo lưu lượng và hư hỏng ổ trục. Tóm lại, đồng hồ đo lưu lượng tuabin có các bộ phận chuyển động có thể bị xuống cấp theo thời gian và quá trình sử dụng.
  • Cần tránh chuyển đổi đột ngột từ dòng khí sang dòng lưu chất vì chúng có thể gây căng thẳng về mặt cơ học cho đồng hồ đo lưu lượng, làm giảm độ chính xác và / hoặc làm hỏng đồng hồ đo lưu lượng . Những điều kiện này thường xảy ra khi làm đầy đường ống và trong điều kiện dòng chảy chậm. Điều kiện dòng chảy biến đổi cũng có thể khiến đồng hồ đo lưu lượng tua bin đo không chính xác.

Trên đây là một số hướng dẫn sử dụng đồng hồ tuabine mà bạn cần lưu ý. Trong bài viết có sử dụng tài liệu dịch nước ngoài .

Cảm ơn các bạn đã theo dõi !
