Nhiều nhà quản lý luôn đau đầu vì chênh lệch quá lớn giữa phí cấp nước nhận được và lượng nước sản xuất thực tế mà nguyên nhân là do đồng hồ đo nước không chính xác. Đồng hồ đo nước siêu âm là sản phẩm chuyên dụng để đo nước chính xác trong gia đình. Nó thậm chí có thể đo tốc độ dòng chảy của nước nhỏ giọt. Ngoài ra nó còn có thể giúp bạn kết nối và kiểm soát việc sử dụng nước từ xa.
Đồng hồ nước siêu âm là một loại đồng hồ nước sử dụng sóng siêu âm ngang và dọc thành đường ống để đo vận tốc dòng chảy. từ đấy tính ra được lưu lượng chất lỏng sử dụng . Đây là dòng đồng hồ hiện đại nhưng kết cấu đơn giản, không có bộ phận chuyển động bên trong nên độ bền cao. Tuổi thọ lâu dài .
Cấu tạo và thông số kỹ thuật Đồng hồ nước siêu âm
Để hiểu rõ hơn về dòng sản phẩm này chúng ta hay đi vào tìm hiểu cấu tạo và nguyên lý hoạt động của nó nhé :
Cấu tạo đồng hồ đo nước dạng siêu âm
Về cơ bản cấu tạo đồng hồ siêu âm gồm các 2 phần chính :Thân trên và thân dưới
Thân dưới là một ống kim loại chất liệu Đồng , Inox..Dùng để kết nối với 2 đường ống bằng kết nối ren . Thân chứa lòng trong nơi lưu chất đi qua, 2 bên ngoài sẽ có 2 chân của tia siêu âm.
Thân trên chưa bảng vi mạch tạo sóng siêu âm, nắp đậy, màn hình hiển thị , pin đồng hồ… Với chát lượng bằng nhựa ABS bền và không bị ăn mòn tự nhiên . Các bạn có thể quan sát hình mô ta dưới đây của tôi .
Cần thêm thông tin bạn vui lòng liên hệ ngay với chúng tôi theo số : 0967.33.43.83 ( Call /zalo /wechat /skype/ What app )
Nguyên lý hoạt động
Nguyên lý hoạt động của đồng hồ đo nước này là sử dụng sóng siêu âm để đo vận tốc luân chuyển của dòng nước từ đấy tính ra tổng lưu lượng. 2 chân phát và nhận sóng siêu âm sẽ nằm 2 bên thành đồng hồ , truyền và nhận tín hiệu đồng thời. Các tín hiệu này tạo nền một lớp màng ngăn giữa đường ống, khi dòng nước chảy qua sẽ bị màng ngăn này phát hiện. Nó sẽ đo được vận tốc dịch chuyển của dòng chảy đấy .
Thông số kỹ thuật đông hồ nước theo nguyên lý siêu âm
- Vật liệu thân : Bằng đồng ( Brass)
- Vật liệu nắp : Nhựa ABS
- Kích thước: DN15 ~ DN200
- Tỷ lệ phạm vi rộng, R = 250, R = 400
- Công nghệ kết nối không dây: LoRa / Lorawan / NB-iot / GPRS
- Công nghệ kết nối tại chỗ : RS-485 và MBus
- Lưu lượng ban đầu thấp (lên đến 0,0015m³ / h)
- Áp lực công việc tối đa có thể chấp nhận được 1.6MPa
- Độ nhạy của cấu hình dòng chảy U10 D5
- Nhiệt độ nước T30 / T90
- Tổn thất áp suất △ p10 / △ p16 / △ p25 / △ p63
- Lớp môi trường điện từ E1
- Nhiệt độ làm việc -20-70 ℃
- Lớp bảo vệ IP68
- Màn hình hiển thị Hiển thị lưu lượng tích lũy (m³, L)
- Lưu lượng tức thời (M ³ / h. L / phút)
- Báo động điện, hướng dòng nước chế độ đầu ra, v.v.
Tham khảo thêm : Đồng hồ đo nước điện từ
Các ưu điểm chính Đồng hồ nước siêu âm
- Pin có thể hoạt động liên tục hơn 8 năm.
- Không có bộ phận chuyển động cơ học, không bị mài mòn, tuổi thọ lâu dài.
- Thiết kế bảo vệ IP68, có thể hoạt động trong nước trong thời gian dài.
- Độ ổn định cao và có thể hoạt động ở bất kỳ điểm dòng chảy nào trong thời gian dài, không bị nhiễu từ tính.
- Chi phí toàn diện thấp: không quay cánh quạt cơ học, không mài mòn cơ khí, chi phí sử dụng và bảo trì sau này thấp, Tuổi thọ dài hơn nhiều so với đồng hồ nhiệt cơ học;
- Độ tin cậy của phép đo tốt: các tạp chất nhỏ đi qua bộ lọc phía trước của máy đo nhiệt sẽ không ảnh hưởng đến phép đo chính xác của máy đo nhiệt siêu âm;
- Ít gây xáo trộn về đường ống: Máy đo nhiệt siêu âm khi sử dụng không bị tắc, không mòn, kết quả đo chính xác, có lợi cho công việc đo nhiệt được tiến hành suôn sẻ;
- Bảo trì thuận tiện: Máy đo nhiệt siêu âm về cơ bản là sản phẩm không cần bảo trì.
- Lưu trữ lịch sử dữ liệu đo nước cục bộ.
- Bộ đếm theo thời gian thực tích lũy lưu lượng.
- Có thể chọn nguồn pin và nguồn điện bên ngoài.
- Cảnh báo dung lượng pin thấp, cảnh báo hỏng van.
- Hiển thị nội dung: Lưu lượng hiện tại, điện lượng, cân bằng, trạng thái van.
Các bạn có thể tham khảo thêm : Đồng hồ đo nước sinh hoạt
Bảng tra thông tin kỹ thuật đồng hồ nước siêu âm
DN (mm) |
15 | 20 | 25 | 32 | 40 |
Lưu lượng bắt đầu (m³ / h) | 0,002 | 0,004 | 0,006 |
0,01 |
0,025 |
Qs (tốc độ dòng quá tải) (m³ / h) | 3.125 | 5 | 7.875 | 12,5 | 20 |
Qp (tốc độ dòng chảy cố định) (m³ / h) | 2,5 | 4 | 6,3 | 10 | 16 |
Qt (tốc độ dòng chuyển tiếp) (m³ / h) | 0,016 | 0,025 | 0,040 | 0,064 | 0,100 |
Qmin (tốc độ dòng chảy tối thiểu) (m³ / h) | 0,010 | 0,016 | 0,025 | 0,040 | 0,064 |
R = Qp / Qm (dải lưu lượng) (m³ / h) |
250 |
||||
Lưu lượng tức thời tối thiểu (m³ / h) |
0,001 |
||||
Lưu lượng tức thời tối đa (m³ / h) |
99,999 |
||||
Tổng số tích lũy tối đa |
99999,999 |

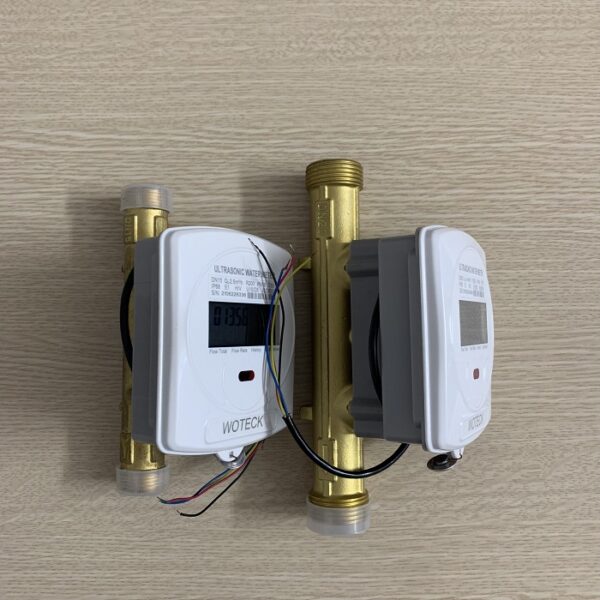

Đồng hồ đo nước siêu âm Woteck – Taiwan
Hiên nay chúng tôi đang cung cấp sản phần đồng hồ siêu âm hiệu Woteck -Taiwan . Sản phẩm có những đặc trưng sau :
- Với chất lượng ổn định, kết nối tốt với các hệ thống BMS
- Chức năng nâng cao
- Giảm áp suất thấp
- Phạm vi đo sáng động rộng
- Độ chính xác đo cao
- Được trang bị trước các cổng giao tiếp như : GPGS, Nora, Pluse, 4-20mA..
- Gắn ở mọi vị trí trên đường ống
- Khôngảnh hưởng với đường ống chứa vôi và cát
- Tuổi thọ sản phẩm lâu dài, vì không có bộ phận chuyển động
- Tự động chẩn đoán và phát hiện lỗi
Chúng tôi có sẵn các kích thước từ DN15- DN40 để phù hợp với các hệ thống đầu cuối tại các khu dân cư khu dân cư.
Cần thêm thông tin bạn vui lòng liên hệ ngay với chúng tôi theo số : 0967.33.43.83 ( Call /zalo /wechat /skype/ What app )
