Đồng hồ đo lưu lượng siêu âm





Đồng hồ đo lưu lượng siêu âm là gì ?



Đồng hồ đo lưu lượng siêu âm  hay còn gọi là Ultrasonic Flowmeter dùng để  để đo lưu lượng chất lỏng. Hoạt động dựa tên nguyên lý siêu âm . Đồng hồ được sử dụng khi cần  kiểm tra cân bằng dòng chảy và giám sát dòng chảy, bao gôm : nước uống, nước sông, nước biển, nước làm mát, nước nóng, nước thải công nghiệp, dầu bôi trơn, dầu diesel, dầu nhiên liệu, chất lỏng hóa học.

Máy đo lưu lượng siêu âm

Nguyên lý của đồng hồ đo lưu lượng nước siêu âm:

Được xếp vào dòng đồng hồ đo lưu lượng, nên thiết bị đo lưu lượng siêu âm có nguyên lý hoạt động theo 2 nguyên tắc sau :

Nguyên tắc đo chênh lệch thời gian : tín hiệu truyền của đầu dò sau khi đi qua thành đường ống  , phương tiện truyền thông, phía bên kia của thành đường ống, một đầu dò khác sẽ được nhận, trong khi đầu dò thứ hai, cũng phóng ra tín hiệu đầu dò sẽ nhận được đầu tiên, do phương tiện vận tốc va chạm, có sự khác biệt về thời gian Δt ( Chênh lệch thời gian ) giữa hai tín hiệu đo , theo các phép chiếu có thể được rút ra về mối quan hệ giữa vận tốc dòng chảy V, và  Δt  là :

V = (C2 / 2L) × Δt

lần lượt có thể thu được các giá trị dòng chảy Q.


Nguyên tắc đo: nguyên tắc tương quan chênh lệch tốc độ dòng chảy : 0,01 ~ 25 m / s Độ phân giải: 0,025 cm / s Độ lặp lại: 0,15% giá trị đọc, tùy thuộc vào độ chính xác của ứng dụng: (trường dòng phát triển đầy đủ và đối xứng xuyên tâm) Lưu lượng thể tích: ± 1% số đọc , tùy thuộc vào ứng dụng ± 0,5% số đọc, tốc độ dòng chảy đã hiệu chuẩn: ± 0,5% số đọc, tùy thuộc vào ứng dụng có thể đo được môi trường: tất cả chất lỏng dẫn âm và hàm lượng thể tích của bong bóng hoặc hạt rắn <10%

Các loại  đồng hồ đo lưu lượng siêu âm :

1. Máy đo lưu lượng siêu âm cầm tay

2.Máy đo lưu lượng siêu âm đường ống.

3. Máy đo lưu lượng siêu âm gắn tường và

Đồng hồ đo siêu âm Hansung

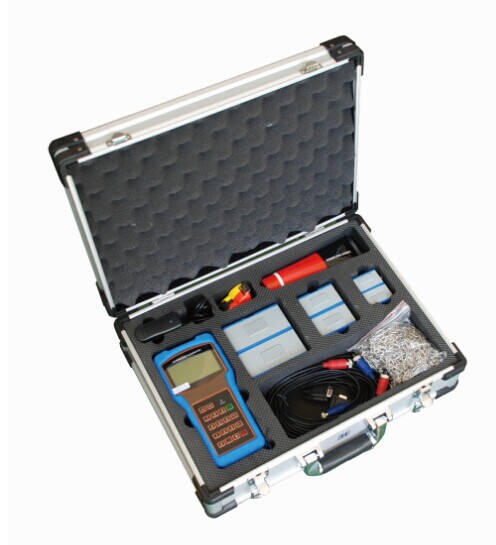

Hộp đựng thiết bị vật liệu hợp kim alumimium có lớp chống sốc  gồm có :

1. Màn hình LCD và đèn nền lớn, pin;

2.Sensor: Loại kẹp tiêu chuẩn và loại khác để lưu giữ;

3. Dụng cụ để sửa chữa;

4. Cáp cảm biến; .

5 : Bộ sạc pin

6. Sách hướng dẫn sử dụng

Thông số Máy đo lưu lượng siêu âm :

Tuyến tính 0,5%
Tính lặp lại 0,2%
Sự chính xác ± 1% số đọc ở tốc độ> 0,2 mps
Thời gian đáp ứng 0-999 giây, người dùng có thể định cấu hình
Vận tốc ± 32 m / s
Kích thước đường ống DN15mm-6000mm
Đơn vị ĐO M3, lít , galong…
Totalizer Tổng gồm 7 chữ số cho lưu lượng ròng, dương và âm tương ứng
Các loại chất lỏng Hầu như tất cả các loại lưu chất
Bảo vệ Các giá trị thiết lập Khóa sửa đổi. Mã truy cập cần mở khóa
Hiển thị 4 × 16 ký tự tiếng Anh
Phương thức giao tiếp RS-232C, tốc độ truyền: từ 75 đến 57600.
Bộ biến đổi nguồn Mô hình M1 cho tiêu chuẩn, 3 mô hình khác cho tùy chọn
Chiều dài dây đầu dò Tiêu chuẩn 2 × 5 mét, tùy chọn 2x 10 mét
Nguồn cấp 3 pin AAA Ni-H tích hợp. Khi được sạc đầy, nó sẽ kéo dài hơn 10 giờ hoạt động. 100V-240VAC cho bộ sạc
Trình ghi dữ liệu Trình ghi dữ liệu tích hợp có thể lưu trữ hơn 2000 dòng dữ liệu
Bộ chỉnh thủ công Bộ tổng thể nhấn phím-to-go 7 chữ số để hiệu chuẩn
Vật liệu thân ABS
Quy mô đo 100x66x20mm
Trọng lượng thiết bị 514g (1,2 lbs) với pin

Ưu điểm của máy đo lưu lượng nước siêu âm cầm tay


● Đo không tiếp xúc, kích thước nhỏ, trọng lượng nhẹ, dễ dàng mang theo của máy đo lưu lượng nước ulrasonic cầm tay.
● lắp đặt cảm biến đơn giản và dễ dàng , được sử dụng để đo các đường ống có kích thước khác nhau trong môi trường dẫn âm;

● quá trình đo không yêu cầu phá hủy đường ống, không cắt đứt, cảm biến không tiếp xúc với phương tiện đo, không có thiệt hại về áp suất;
● thích hợp để đo đường ống kim loại, ống nhựa và các đường ống khác, vật liệu trong suốt về mặt âm học;
● Tích hợp pin sạc, thời gian làm việc liên tục hơn 12 giờ của đồng hồ đo lưu lượng nước siêu âm cầm tay
● Chức năng in cảnh thông minh, đảm bảo tính toàn vẹn của dòng dữ liệu.

Cần thêm thông tin bạn vui lòng liên hệ ngay với chúng tôi theo số : 0967.33.43.83 ( Call /zalo /wechat /skype/ What app )

Các lắp đặt đồng hồ đo siêu âm

Kiểu lắp đặt phổ biến thiết bị đo lưu lượng bằng sóng siêu âm.

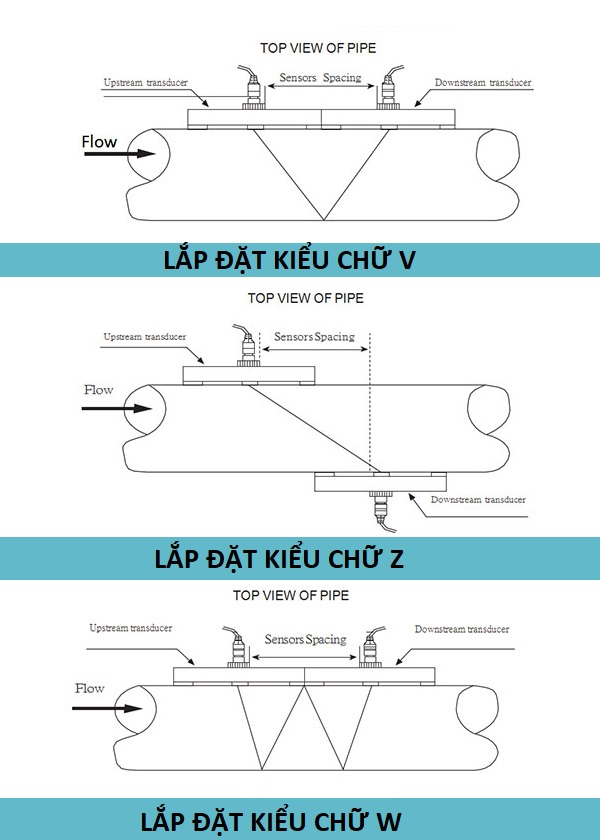

Hiện nay có 3 kiểu lắp đặt đồng hồ siêu âm  tùy thuộc vào đại hình, kích thước của đường ống  nước cần đo mà các bạn có thể tham khảo theo như hình dưới đây :

Lắp đặt theo kiểu chữ V : Với 2 cảm biến đặt cùng một bên, điểm đo được cài đặt ở thành ống đối diện và trùng nhau . Đây là kiểm lắp đặt cho đường ống có kích thước lớn ; DN20- DN300. Điểm đo trùng nhua đem lại phản hồi tín hiệu chính xác .

Lắp đặt theo kiểu chữ Z : Với 2 cảm biến đặt 2 bên thành ống , đặt sole nhau. Kiểu này áp dụng với đường ống lớn hơn DN100.

Lắp đặt theo kiểu chữ W : Cảm biến được đặt cùng một bên thành ống , tuy nhiên điểm phản hồi lại lệch nhau như hình. Đường ống áp dụng kích thước :DN10- DN100.

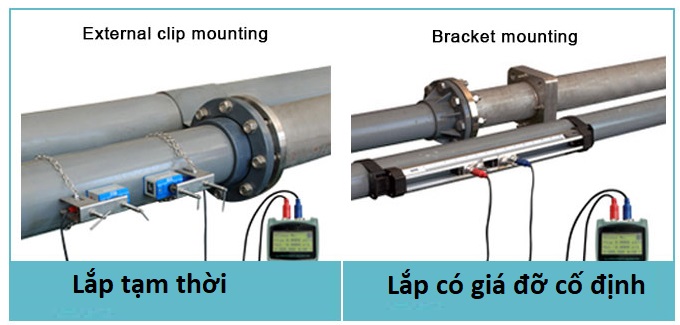

Cách lắp  đồng hồ siêu âm trên đường ống

  • Tùy mục đích kiểm tra tức thời hay thường xuyên mà chúng ta có 2 các teo thiết bị, nếu như chỉ cần kiểm tra lưu lượng tại một thời điểm thì chỉ cần dùng đai treo lên đường ống. Đo xong tháo lắp dễ dàng.
  • Trong trường hợp Cần lấy kết quả nhiều lần , chúng ta sử dụng giá đỡ cố định 2 cảm biến lên như hình, giúp thiết bị hoạt động ổn định.

Các loại ống có thể dùng đồng hồ đo lưu lượng nước siêu âm.

Đồng hồ nước siêu âm dùng được rộng daixtrong đo lường vì nó không kén đường ống sử dụng , hay nói cách khác , chất liệu đường ống không ảnh hưởng đến kết quả đo.

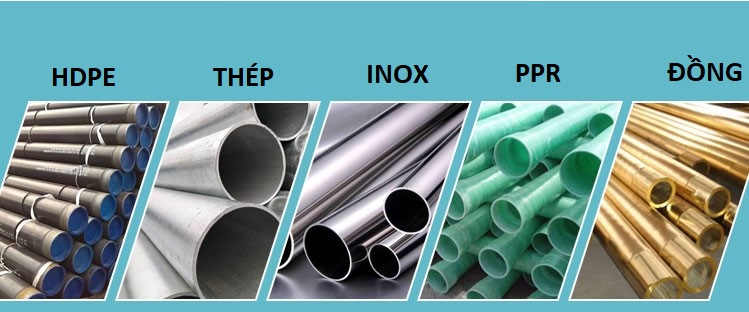

Các  chất liệu đường ống phổ biến là :

  • Đường ống HDPE
  • Đường ống Thép (Bao gồm thép đen và thép mạ kẽm )
  • Đường ống inox ( SUS304. SUS316..)
  • Đường ống nhựa Composit, PPR, PVC, PUVC
  • Đường ống bằng Đồng

Địa chỉ đồng hồ đo lưu lượng nước bằng siêu âm

Hiện nay công ty chúng tôi đang cung cấp các sản phẩm đồng hồ :

  • Đồng hồ đo lưu lượng  âm woteck – Taiwan
  • Đồng hồ đo lưu lượng  âm Hansung- Korea

Ngoài ra chúng tôi cong có các loại thiết bị đo lưu lượng khác như : Đo lưu lượng kiểu điện từ, Đo lưu lưu lượng kiểu tuabine,. đo lưu lượng dạng cơ

Các bạn có thể tham khảo , để tìm được sản phẩm phù hợp với hệ thống của mình .
